รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | โครงสร้างคลังสินค้าเหล็กโครงสร้างหลังคามัด | พิมพ์: | โกดังเหล็กหลังคา |
|---|---|---|---|
| Service: | Steel Truss Fabrication | วัสดุเหล็กดิบ: | Q235B, Q355B |
| Surface treatment: | Painting or Hot-dip Galvanize | อายุการใช้งาน: | 50 ปี |
| ผนังและหลังคา: | ผ้าขนสัตว์ | Working scope: | Design,Fabrication, Installation |
| เน้น: | อาคารโครงสร้างเหล็ก,อาคารเก็บโลหะ,โกดังเหล็กโครงสร้างหลังคาทรัส |
||
| คุณลักษณะ | ค่า |
|---|---|
| การใช้งาน | อาคารคลังสินค้าโครงสร้างเหล็กหลังคาเหล็กทรัส |
| ประเภท | คลังสินค้าเหล็กหลังคาทรัส |
| บริการ | การผลิตเหล็กทรัส |
| วัตถุดิบเหล็ก | Q235B, Q355B |
| การเคลือบผิว | การทาสีหรือการชุบสังกะสีแบบจุ่มร้อน |
| อายุการใช้งาน | 50 ปี |
| ผนังและหลังคา | ใยแก้ว |
| ขอบเขตงาน | การออกแบบ, การผลิต, การติดตั้ง |

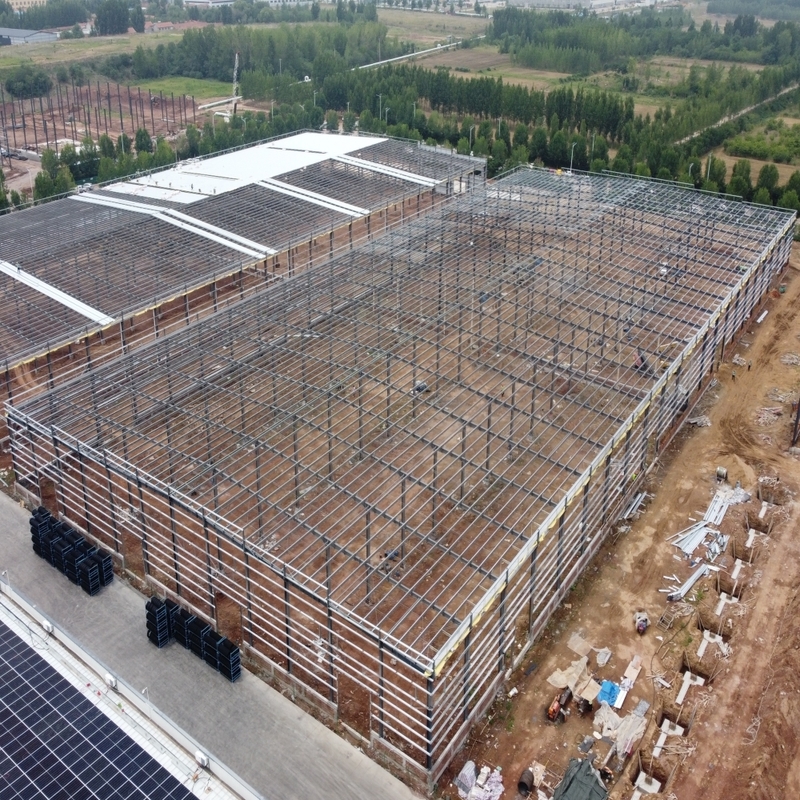

อาคารคลังสินค้าโครงเหล็กทรัสหลังคานี้มีความมั่นคงของโครงสร้างและประสิทธิภาพของวัสดุที่เหนือกว่าเมื่อเทียบกับหลังคาเหล็กส่วน H แบบดั้งเดิม การออกแบบทรัสช่วยให้มีช่วงที่กว้างขึ้นในขณะที่ลดความต้องการปริมาณเหล็ก
โครงสร้างทรัสถูกนำมาใช้อย่างแพร่หลายในอาคารโครงเหลกขนาดใหญ่เนื่องจากความสามารถในการรองรับช่วงและรูปร่างขนาดใหญ่ การใช้งานทั่วไป ได้แก่ คลังสินค้า สนามกีฬา อาคารขนส่ง และอาคารสาธารณะขนาดใหญ่อื่นๆ
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทโครงสร้าง | หลังคาทรัส, หลายช่วง |
| ความยาว | 120 ม. |
| ความกว้าง | 100 ม. |
| ความสูงของชายคา | 11 ม. |
| ความลาดชันของหลังคา | 10% |
| ระยะห่างเสาผนังจั่ว | 7.5 ม. |
| หลังคา | แผงแซนวิชใยหินหนา 75 มม. |
| ผนัง | แผงแซนวิชใยหินหนา 75 มม. |
| ประตู | ประตูบานเลื่อน |
| หน้าต่าง | ช่องแสงแบบริบบิ้น |
| ความแตกต่างของความสูงระหว่างในร่มและกลางแจ้ง | 300 มม. |
| ส่วนประกอบ | ข้อมูลจำเพาะ |
|---|---|
| โครงสร้างหลัก | เหล็กส่วน H Q355, การทาสีอัลคิด, การทาสีรองพื้นสองครั้ง, การทาสีเคลือบสองครั้ง |
| แปหลังคา | XZ160*60*20*2.5, ชุบสังกะสี |
| แปผนัง | XZ160*60*20*2.5, ชุบสังกะสี |
| สลักเกลียวแบบเข้มข้น | เกรด 10.9 |
| สลักเกลียวแบบปรับได้ | M20+2, เหล็ก Q235, การแปรรูป |
| สลักเกลียวสมอ | M24, เหล็ก Q235, การแปรรูป |
| ส่วนประกอบ | ข้อมูลจำเพาะ |
|---|---|
| ค้ำยันไขว้ | เหล็กกลม Φ20 Q235, การแปรรูปและทาสี (การทาสีอัลคิด) |
| ค้ำยันมุม | เหล็กฉาก L50*5 Q235, การแปรรูปและทาสี (การทาสีอัลคิด) |
| ค้ำยันเสา | เหล็กกลม Φ25 Q235, การแปรรูปและทาสี (การทาสีอัลคิด) |
| เหล็กยึด | ท่อเหล็ก Φ127*3 Q235, การแปรรูปและทาสี (การทาสีอัลคิด) |
| ส่วนประกอบ | ข้อมูลจำเพาะ |
|---|---|
| แผงหลังคา | แผงแซนวิชใยหินหนา 75 มม. |
| แผงผนัง | แผงแซนวิชใยหินหนา 75 มม. |
| ขอบ | แผ่นสี 0.5 มม., มุม Alu |
| เครื่องระบายอากาศแบบไม่มีกำลัง | เส้นผ่านศูนย์กลาง Φ600, สแตนเลส |
| แถบไฟส่องสว่าง | FRP 1.2 มม., สองชั้น |
ส่วนประกอบโครงสร้าง แผง สลักเกลียว และอุปกรณ์เสริมทั้งหมดถูกบรรจุอย่างปลอดภัยสำหรับการขนส่งทางทะเลในตู้คอนเทนเนอร์ 40'HQ พนักงานที่มีทักษะของเราใช้เครนและรถยกที่ไซต์โหลดของโรงงานของเราเพื่อให้แน่ใจว่าการขนส่งจะไม่เกิดความเสียหาย
โปรดระบุข้อมูลต่อไปนี้เพื่อการเสนอราคาที่ถูกต้อง:
ผู้ติดต่อ: steven
โทร: 0086-18661691560
